13.1 Introduction
13.2 Référentiel LINA
13.2.1 Serveur et device
Il faut déclarer un serveur de type Interne ou Expression qui peut être utilisé par tous les devices.

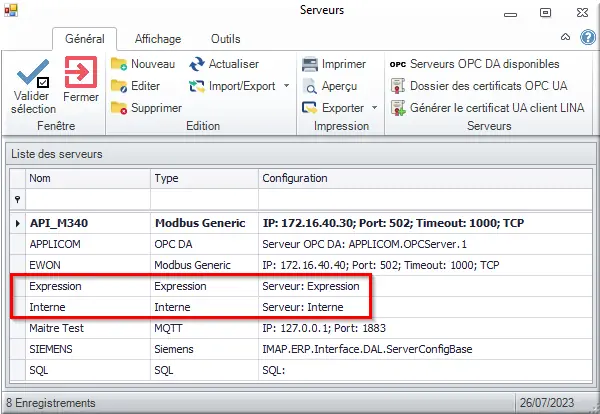

Figure 167 : Serveur Interne et Expression
Il est également possible de créer un device pour tous les mnémoniques internes et un device expression pour toutes les mnémoniques expressions.
Note : Il est possible de créer des devices différents en fonction de l’usage des mnémoniques.

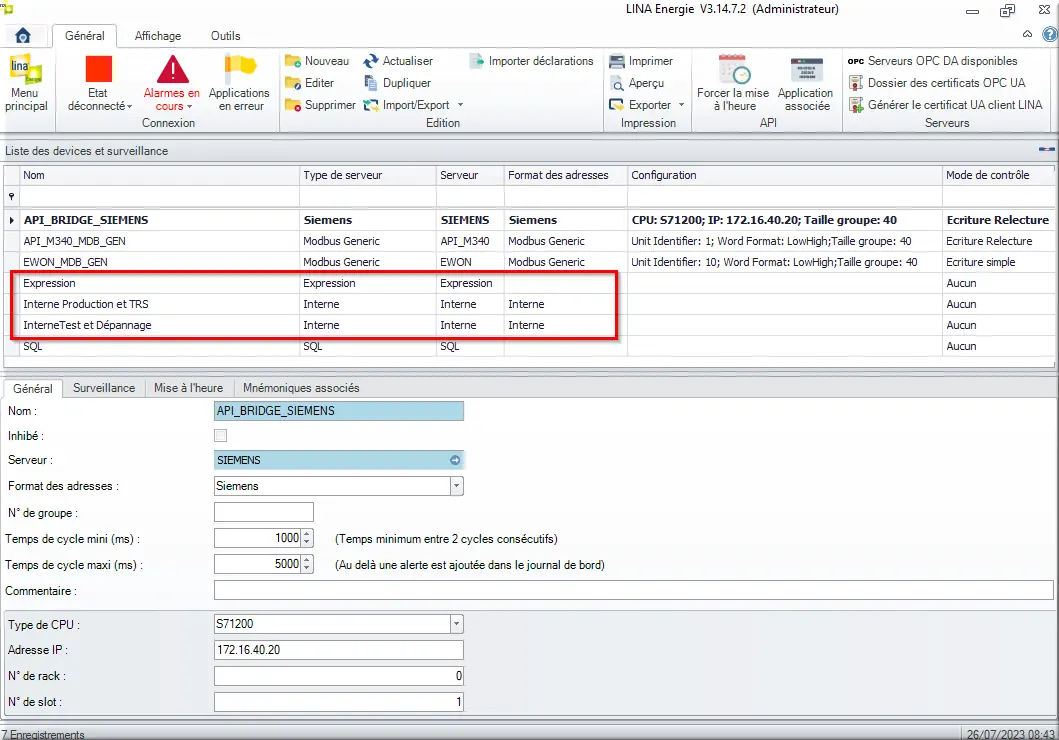

Figure 168 : Device Interne et Expression
13.2.2 Mnémoniques Interne
Les mnémoniques internes sont les plus simples à déclarer. Il suffit de renseigner le nom, le type et le device. Ils fonctionnent sans adresse.

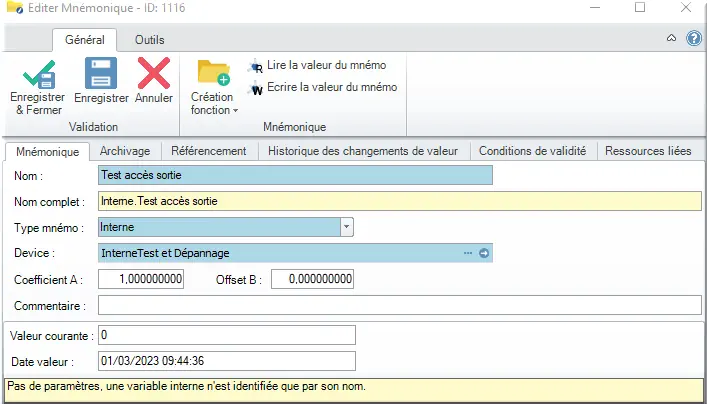

Figure 169 : Mnémonique internes
Figure 170 : Liste de mnémoniques internes
Dans le dossier d’arborescence, RACINE > Interne affiche la Liste des mnémoniques internes.
13.2.3 Mnémonique Expression
⚠ Attention : Les mnémoniques expression ne s’exécutent pas à chaque changement de valeur sur les mnémoniques appelés. Il est préférable de bien vérifier les valeurs qu’ils renvoient à la mise en service.

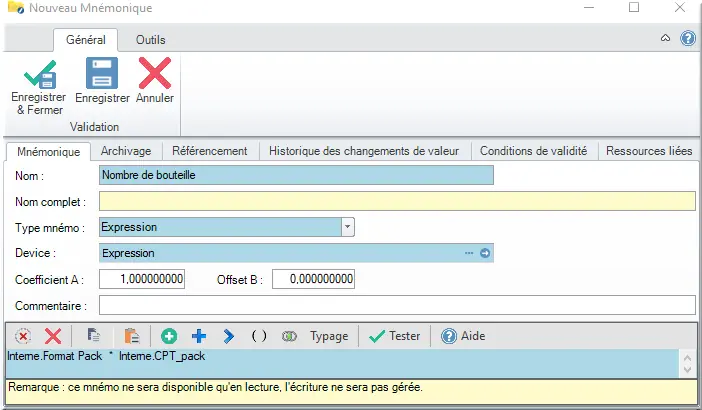

Exemple d’un mnémonique expression qui calcule le nombre de bouteilles en recevant le format du pack et le compteur de pack. Le format du pack ne change pas lorsque le compteur s’incrémente pendant la production :
Figure 171 : Mnémo expression d'opération

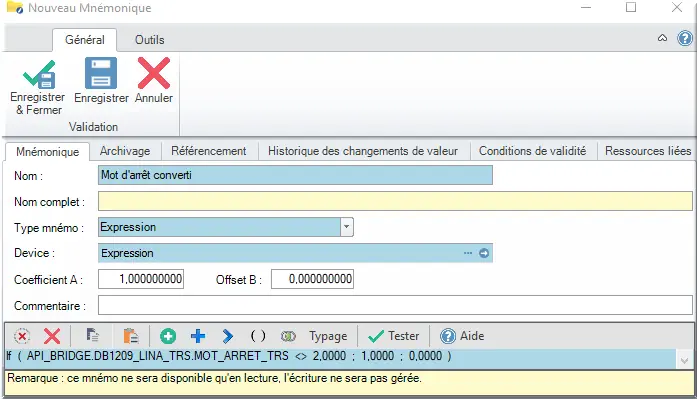

Exemple d’un mnémonique expression utilisé pour transformer la valeur reçue d’un mnémonique d’arrêt depuis une machine :
Figure 172: Mnémo expression d'une condition
